JRY i1200系列1050H型 单张纸工业喷墨检测设备

发布时间 : 2019.10.17浏览量 :

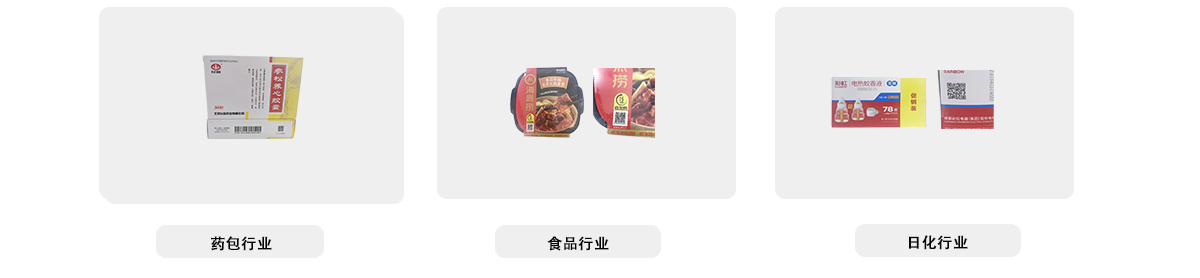

JRY i1200 系列1050H型单张纸工业喷墨检测设备是JRY L系列1050A型的升级产品,主要针对要求定位精度更高的喷墨产品,如烟包、化妆品及保健品等,该平台定位精度达到±0.2mm,加装采集定位功能后,可以达到±0.1mm以内,可搭载多款喷墨系统,并具备智能记忆、精准归位、快速切换等智能化功能,减少了人工操作,是包装印刷企业纸张类产品喷码的理想设备。

技术要点

1.稳定:一体化加厚墙板,进口耐高温宽幅真空吸附式输送带,伺服加长斜拉球纠偏定位,定位精度±0.2mm,日本工业级按需压电式喷嘴,自主研发控制板卡;

2.高效:高台堆纸,不停机上纸、不停机收纸,快速切换订单,专利技术的气路和墨路控制系统,减少人工维护频次、整机可长时间运行;

3.智能化:人机交互实现喷头自动移动,可精准到0.1mm,记忆喷印位置、导入模板精准归位,超声波双张检测、双电眼控制LED灯自动启停、计算是否堵纸、降低故障率、更加节能;

4.个性化软件:可支持多喷头无限扩展,包含常用喷印码制,也可定制开发,排版所见即所得。软件自带防重码功能,支持多机台数据联合防重、查重,可定制实时上传生产信息及日志信息到ERP系统。

喷头类型 压电式喷墨 固化方式 UV LED固化
喷印宽度 34mm 检测系统类型 V8(选配)
横向分辨率 1200dpi 走纸幅宽 最大:1050mm*1050mm,最小:390mm*390mm
纵向分辨率 100dpi-2400dpi 纸张承印范围 100g/m²-500g/m²
最高生产速度 130m/min 堆纸高度 1300mm
数据检测 软件自带防重码数据校验功能,避免重码产生 外形尺寸 12950mm*3650mm*2385mm(带除粉装置) 10035mm*3650mm*2385mm
横向位移控制 左右自动移动,LED自动对位 总功率 15kW
喷头维护控制 一键清洗 重量 6500kg
墨水类型 UV LED固化墨水
